Titolo o argomento: Il centro di rollio di un veicolo ed il suo asse

Quando si entra in curva si osserva come, a causa della forza centrifuga le masse subiscono un movimento analogo a quello di un pendolo, con l’unica differenza che il centro di rotazione (centro di rollio) in questo caso si trova più in basso delle masse sospese.

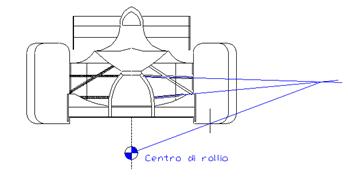

Questo punto virtuale si può determinare graficamente in funzione del tipo di sospensione. La posizione può variare non solo in base al tipo di sospensione adottata all’avantreno o al retrotreno, ma anche dall’escursione di esse. Di solito in un’autovettura gli schemi sospensivi sono diversi fra l’anteriore e il posteriore e quindi la posizione dell’asse di rollio (ovvero la congiungente fra il centro di rollio anteriore e il centro di rollio posteriore) determina l’asse virtuale intorno al quale il veicolo ruota durante il movimento. L’asse è detto virtuale in quanto esso può variare la sua posizione durante le escursioni delle sospensioni, così come variano i rispettivi centri di rollio (anteriore e posteriore).

 Il centro di rollio è di fondamentale interesse per studiare la migliore geometria per lo schema delle sospensioni di una vettura che si sta progettando.
